又到电赛结束的时刻了，这也是我大学生涯最后一次打电赛了，很不幸地喜提省三（呜呜呜别骂了别骂了（
没事！今天还是由我这个退役老废物来带大家复盘一下今年的“G 题：周期信号测量分析装置”吧！(｡･ω･｡)ﾉ♡（完整题目 PDF 我放在文章最下面啦）

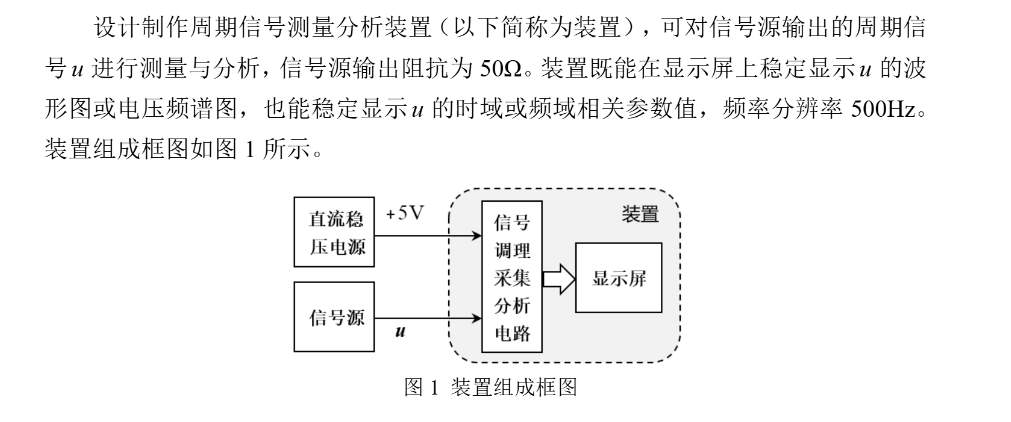

先来看看题目给的装置框图：
从图上看，整个系统的结构其实很直白：“一个信号源 -> 我们的采集调理电路 -> 一块显示屏”。 但是注意看那个 +5V 的小箭头！题目死死卡了一个要求：“整个装置外部只允许单 +5V 供电！” 要知道运放处理交流信号往往需要正负双电源（比如 ±5V），STM32 又需要 3.3V，这意味着所有的电压转换（升压、反转负压、稳压）全都得靠我们在板子内部自己搞定喵~
一、 基础要求：小信号与高采样率的拉扯

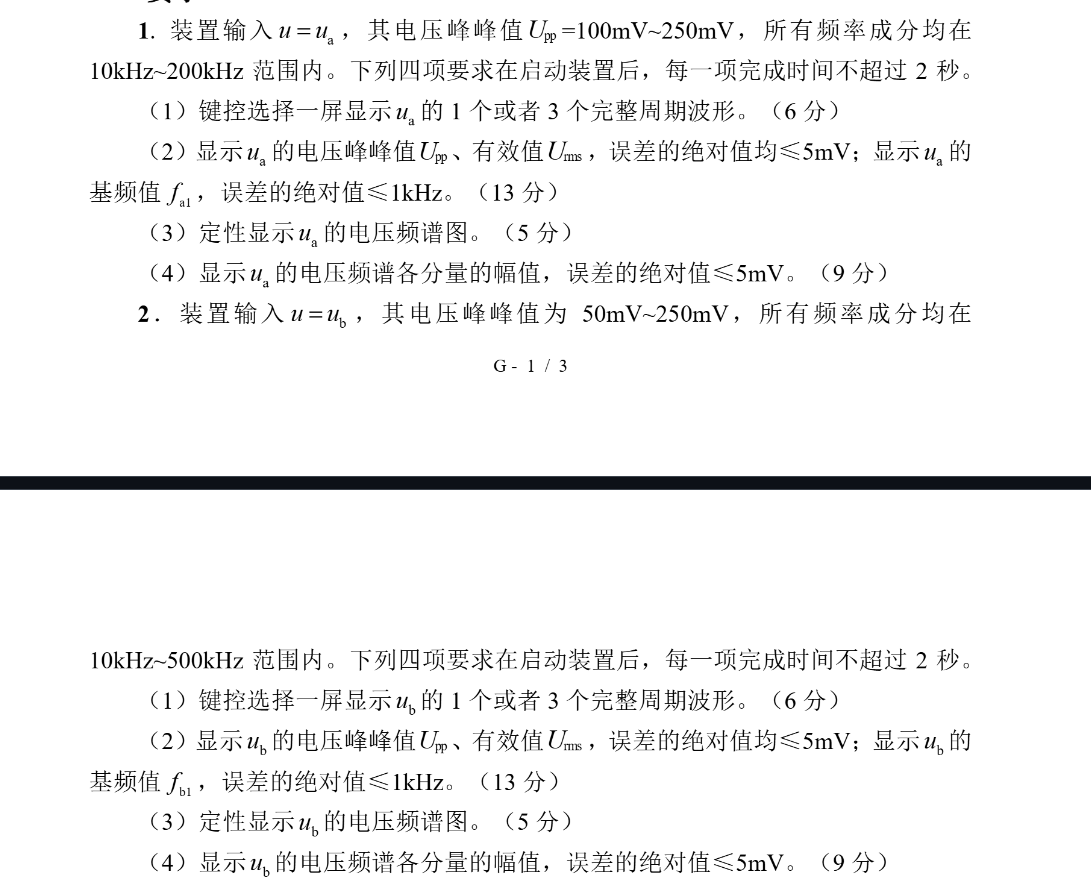

再来看看基础要求：
简单翻译一下题目的要求：
- 输入一个峰峰值 50mV ~ 250mV 的小信号，频率成分在 10kHz ~ 500kHz 以内；
- 屏幕能显示 1 个或 3 个完整周期的波形（用按键切换）；
- 能画出频谱图，测出频率成分（分辨率 500Hz，频率误差 1kHz 内），以及峰峰值、有效值和各谐波幅值（误差居然要求在 5mV 以内！）。
乍一看，指标又多又吓人，好像完全没什么头绪对吧？ 没事，我们一步一步来拆解喵~ (=´ω`=)
1. 第一个拦路虎：分辨率不够（信号太小啦！）
要做波形显示和频谱分析，第一步肯定是用“ADC 采集”。 但你看输入的信号只有 50mV ~ 250mV，而常见的单片机 ADC 采集范围是 0 ~ 3.3V（很少有人直接上超贵的精密 ADC 吧（ 如果直接把几十毫伏的信号喂给 STM32，波形在屏幕上基本就是一条趴在地上的直线，更别提 5mV 以内的误差要求了！ 而且交流信号还有负半周，直接进单片机会被削掉一半。 怎么解决呢？ 很简单，在进单片机之前，先用运放搭一个“固定放大 + 直流偏置”电路！先把微弱的小信号放大到合适的幅度，再整体往上抬升一个直流偏置，让它舒舒服服地落在 ADC 的 0 ~ 3.3V 量程中间。
2. 第二个拦路虎：采样率不够（信号太快啦！）
解决了幅度问题，接下来就是让人头秃的“采样率”问题喵~ 根据大名鼎鼎的“奈奎斯特采样定理”，如果要采集一个 500kHz 的信号，ADC 的采样速度至少得是它的 2 倍，也就是 1MHz。 但那只是理论底线！实际上要想在屏幕上把波形还原得能看，采样率至少得去到最高频率的“4 倍以上（2MHz 以上）”才比较合适。 可我们手头常见的 STM32 采样率都很有限：F103C8T6 极限也就 1MHz，哪怕上到 F407VET6 单 ADC 也就 2.4MHz 左右。 （别问我为什么不用 FPGA，问就是不会，我是废物呜呜呜）
那怎么办呢？ 这时候就要掏出 STM32 的隐藏魔法了——“双 ADC 交替采集 + DMA 搬运”！（这个挖个坑，教程我以后一定会写（ge）的！） 让两个 ADC 轮流错开采样，直接实现“采样率翻倍”！采回来的数据丢给 DSP 库跑个“FFT”，时域波形和频谱分量就都出来啦。
啪！到这里，基础部分的方案就搞定了！是不是听起来还挺顺利的？
二、 发挥部分：加个滤波器就能解决……吗？

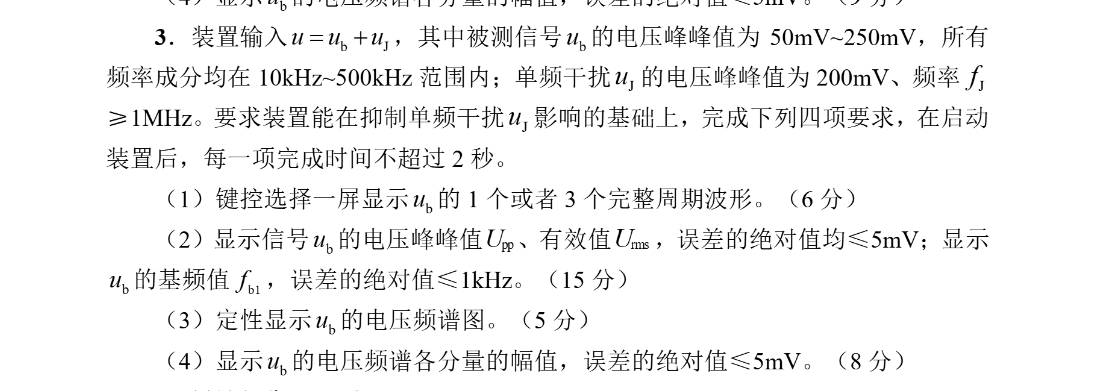

来看看发挥部分的要求：
仔细对比一下，其实要求跟基础部分几乎没区别，唯独多加了一个恶心人的条件：“在被测信号里混入了一个 1MHz 以上、峰峰值 200mV 的单频干扰信号！”
怎么把 1MHz 以上的捣蛋鬼干掉呢？ 思路当然很简单：在最前面加上一个“有源低通滤波器”，让 500kHz 以内的有用信号过去，把 1MHz 以上的干扰拦在门外就好啦！
所以最终我整套硬件的链路方案就是：
有源低通滤波器 -> 固定放大 + 直流偏置 -> STM32（双 ADC + FFT） -> 串口屏 （外加几个提供 +3.3V、±5V 的电压转换模块）
三、 碎碎念与遗憾
想法很丰满，但真正焊板子调指标的时候才发现到处都是坑（ 因为有用信号最高到 500kHz，而干扰信号在 1MHz 就开始了，中间只隔了短短的 2 倍频程！滤波器截止频率稍微偏一点，要么 1MHz 干扰滤不干净，要么 400kHz ~ 500kHz 的正常信号也被衰减得一塌糊涂，再加上模拟电路底噪和电源纹波的影响，最后测出来的峰峰值和幅值指标不是特别好看。
非常可惜，最后一次电赛只能拿个省三收场，以后也没机会再参与啦。 不过折腾这四天三夜的过程还是学到了不少东西，在此记录一下，也把题目留给学弟学妹们参考吧！(=^･ω･^=)
📎 题目附件：点击查看 / 下载《G题_周期信号测量分析装置.pdf》
